6 fach gestockte Co – Co Antenne für 869,618 MHZ

von · Veröffentlicht · Aktualisiert

Bauanleitung: CO – CO Kollinear-Antenne 869,618 MHz

Gewinn: ca. 7,5 dBi | Ideal für LoRaWAN, Helium oder 868-MHz-Anwendungen.

Diese Antenne besteht aus einer Kette von strahlenden Elementen, die durch „Überkreuz-Verlöten“ phasengleich geschaltet werden. Das sorgt für eine flache Abstrahlung und eine hohe Reichweite.


1. Material- und Werkzeugliste

Bauteil: Material: Menge / Maß:
Strahler-Elemente Messing- oder Kupferrohr 6 Stück (114 mm lang, Ø 10 mm außen / 8 mm innen)
Sperrtopf (Sleeve) Kupferrohr 1 Stück (76 mm lang, Ø 12 mm außen / 10 mm innen)
Dielektrikum Innenleben von RG 213 Kabel ca. 1 Meter (inkl. Innenleiter/Seele)
Abstimmelement M3 Gewindemuffe & M3 Stab 1x Muffe (50 mm), 1x Stab/Schraube (100 mm)
Radom (Schutzrohr) Acrylglas oder GFK 1 Stück (ca. 1000 mm lang)
Zentrierung Schaumstoff (Heizungsrohr) Ø 22 mm außen / 10 mm innen
Antennenfuß Messing-Fittings 1x Übergang ½ auf 1 Zoll, 1x 1 Zoll Rohr, 1-Zoll-Blindstopfen
Anschluss N-Einbaubuchse 1 Stück


2. Vorbereitung der Elemente:
  1. Die Rohre: Schneide 6 Messingrohre auf exakt 114 mm zu. Entgrate die Kanten gründlich.
  2. Das Innenleben: Schneide 6 Stücke vom RG 213 Dielektrikum (das weiße Plastik mit dem Draht drin) auf ca. 155 mm zu.
  3. Einsetzen: Schiebe das Dielektrikum in die Messingrohre, sodass es auf beiden Seiten ca. 20 mm übersteht.
  4. Abisolieren: Schneide das weiße Plastik direkt an der Rohrkante bündig ab. Jetzt ragt nur noch der blanke Kupferdraht (der Innenleiter) aus dem Rohr heraus. Verdrille und verzinne diese Enden.

3. Die „Überkreuz-Verlötung“ Der wichtigste Teil / Damit die Antenne funktioniert, müssen die Rohre und die Drähte abwechselnd verbunden werden:
  • Das Prinzip: Der Draht aus Rohr 1 wird an den Rand von Rohr 2 gelötet. Der Draht aus Rohr 2 wird an den Rand von Rohr 1 gelötet.
  • Der Spalt: Halte zwischen den Messingrohren einen Abstand von ca. 3 bis 5 mm.
  • Stabilität: Achte darauf, dass die Lötstellen sauber und fest sind. Die Kette ist hier mechanisch empfindlich!
  • Wiederhole dies, bis alle 6 Rohre zu einer langen Kette verbunden sind.

4. Der Sperrtopf (Sleeve) am Speisepunkt. Der Sperrtopf verhindert, dass Mantelwellen das Signal stören:
  1. Schrumpfe einen dünnen Schrumpfschlauch über den Schirm deines Koaxkabels, damit das 12 mm Kupferrohr (Sperrtopf) keinen direkten Kontakt zum Geflecht hat.
  2. Schiebe das 76 mm lange Kupferrohr darüber.
  3. Oben am Speisepunkt: Falte den Kabelschirm über den Rand des Kupferrohrs und löte ihn dort fest (ein Kupferring als Hilfe ist ideal).
  4. Der Phasentausch:
    • Löte den Innenleiter des Zuleitungskabels an den Rand des ersten Messingrohrs.
    • Löte den Schirm (via Sperrtopf-Kante) an den Draht, der aus dem ersten Messingrohr kommt.

5. Die Antennenspitze (Abgleich). Am Ende des 6. Rohres wird das Abstimmelement montiert:
  1. Löte den herausragenden Draht des letzten Rohres in die 50 mm M3 Gewindemuffe.
  2. Drehe die M3 Schraube (oder den Stab) mit einer Kontermutter hinein. Durch Rein- oder Rausdrehen veränderst du später die Frequenz.

6. Zusammenbau und Wetterschutz:
  1. Zentrierung: Schneide Ringe aus der Heizungsisolierung und schiebe sie über die Messingrohre. Sie halten die Antenne mittig im Acrylrohr und dämpfen Vibrationen.
  2. Fußbau: Montiere die N-Buchse im 1-Zoll-Blindstopfen. Achte auf guten elektrischen Kontakt zum Metall.
  3. Entwässerung: Bohre ein kleines 2 mm Loch in den untersten Teil des Fußes, damit Kondenswasser abfließen kann.
  4. Abdichtung: Wenn alles passt, dichte die Gewinde des Fußes mit Silikon ab. Das obere Ende des Acrylrohrs muss absolut wasserdicht verschlossen werden!

7. Der finale Abgleich:
  1. Schiebe die Antenne in das Acrylrohr (das Rohr verändert das SWR!).
  2. Messe mit einem NanoVNA.
  3. Ist die Resonanz zu niedrig? Schraube den M3 Stab weiter hinein.
  4. Ist sie zu hoch? Schraube ihn weiter heraus.
  5. Wenn das SWR optimal ist (ideal 1:1,2 bis 1:1,5), fixiere die Schraube mit der Kontermutter.

Sicherheitshinweis: Achte bei der Montage auf dem Dach auf eine ausreichende Erdung und Blitzschutz nach den geltenden Vorschriften.


Werkstatt-Checkliste (Die „Spickzettel“-Maße) Druck dir das aus oder leg es dir auf die Werkbank, damit du beim Sägen nicht jedes Mal im Text suchen musst.
  • Resonanzfrequenz: 869,618 MHz
  • Strahler (6 Stück): 114 mm Messingrohr (Schnittmaß)
  • Lötspalt zwischen Rohren: Zielwert 3–5 mm
  • Sperrtopf (Sleeve): 76 mm Kupferrohr
  • Abstimmelement: 100 mm M3-Stab (Kürzen je nach SWR möglich)
  • Wichtigster Handgriff: Kreuzverlötung am Speisepunkt (Phase tauschen!).
  • Finaler Check: Abgleich nur mit aufgesetztem Radom (Schutzrohr).

⚠️ Wichtiger technischer Nachtrag (Disclaimer)
Wenn du die Anleitung teilst, hilft dieser Text, Missverständnisse bei Nachbauern zu vermeiden:

Hinweis zur Materialwahl:
In dieser Anleitung wird transparentes Acrylglas für das Radom verwendet. Bitte beachtet, dass Acrylglas die Resonanzfrequenz der Antenne stärker beeinflusst als GFK. Der finale Abgleich mit dem NanoVNA sollte daher zwingend im eingebauten Zustand erfolgen. Wer die Antenne dauerhaft extremer UV-Strahlung aussetzt, sollte die Endkappen besonders sorgfältig mit UV-beständigem Kleber/Silikon versiegeln, um Rissbildung und Feuchtigkeitseintritt zu vermeiden.

Mechanische Belastung:
Da die interne Struktur nur durch die verlöteten Innenleiter gehalten wird, sollte die Antenne beim Transport nicht stark gebogen werden. Die Schaumstoff-Zentrierringe dienen nicht nur der Optik, sondern sind essenziell, um Vibrationen im Wind zu dämpfen und die Lötstellen zu entlasten.


📝 Begleitschreiben

Hallo Funkfreunde und Bastler,

nach vielen Tests und Optimierungen präsentiere ich euch hier meine Bauanleitung für eine hochperformante CO-CO Kollinear-Antenne für den 869 MHz Bereich.
Besonderes Augenmerk wurde auf die einfache Materialbeschaffung (Baumarkt & Elektronikhandel) und eine klare, bebilderte Schritt-für-Schritt-Abfolge gelegt. Dank des integrierten M3-Abstimmelements lässt sich die Antenne perfekt auf eure lokale Umgebung und das verwendete Radom-Material anpassen, ohne dass man Drähte mühsam zentimeterweise abkneifen muss. Ich wünsche euch viel Erfolg beim Nachbau und immer ein gutes SWR!

Hier ist die Bauanleitung der Co – Co Antenne im PDF Format

Bilder sind im Anhang der Bauanleitung. Die Urhebereichte der Bilder liegen bei Rainer Behr. Diese dürfen bei bedarf verwendet werden.


Bild_05

Bild_05
◄ Zurueck
Bild 5 von 11

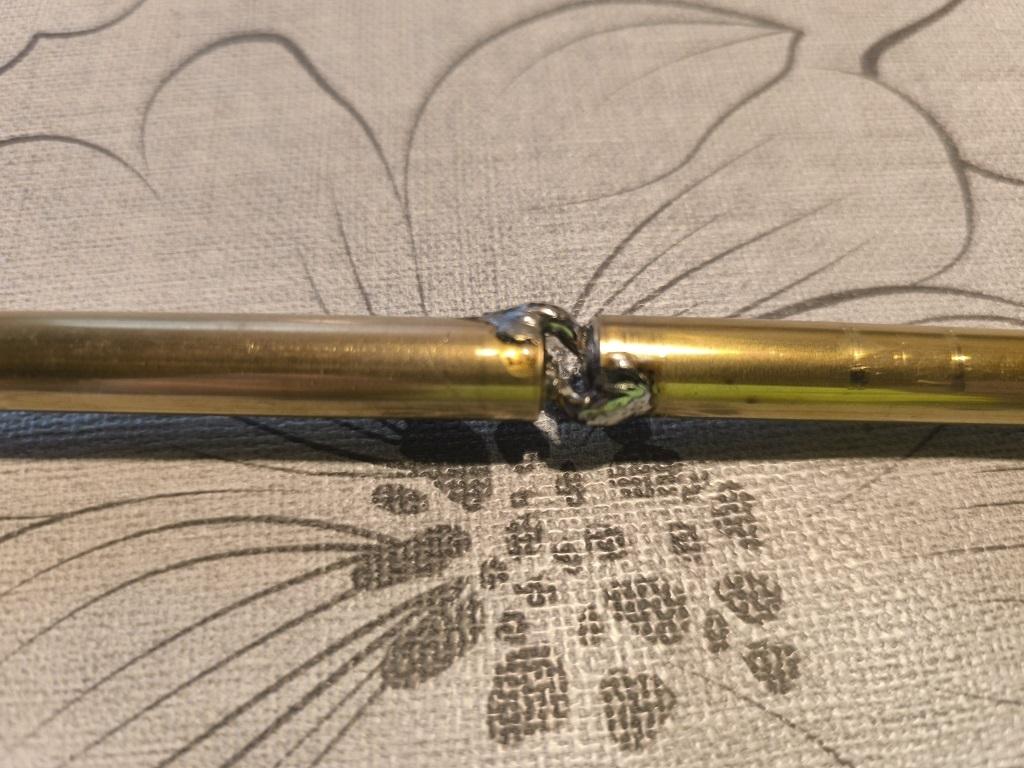

Über Kreuz Verlötung / Innenleiter 1. Messing Rohr auf 2. Messing Rohr und Umgekehrt.


Viel Erfolg beim Nachbau!


73 de Rainer / DL 6 NDU
