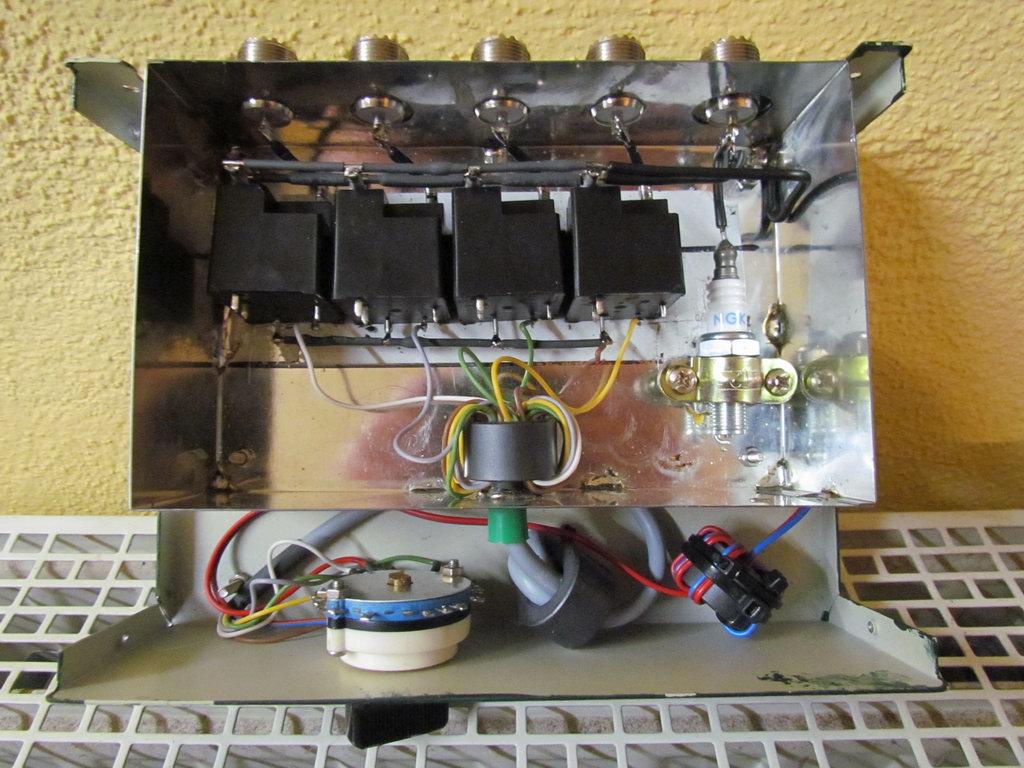

Das ist ein 4 Fach Antennen Wahlschalter für Kurzwelle bis 30 MHZ. Der Schalter ist mit 4 Wechsler Relais des Typs Potter & Brumfield T 9 AS 5 D 22 – 12 / 12 Volt Steuerspannung ausgestattet. Die Relais haben bei 250 Volt maximaler Schaltspannung einen Schaltstrom von 20 Ampere.

Die Steuerspannungsversorgung erfolgt mittels 12 Volt Steckernetzteil über eine DC Gleichspannungseinbaubuchse, an welcher die interne Versorgungsleitung angelötet und mit mehreren Windungen durch einen Ferritkern geführt ist. Die Masse ist direkt mit den Massekontakten der Relais verbunden.

Die Minuspol Ader wird zusammen mit den Steueradern in einer geschirmten Steuerleitung in das HF Schaltgehäuse zu den Relais geführt und ist direkt mit den minus Kontakte der Relais verbunden. Der Pluspol geht zum Eingangskontakt des Wahlschalters und wird mit 4 Adern über die Steuerleitung in das HF Schaltgehäuse zu den plus Kontakten der jeweiligen Relais geführt.

Die Abschirmung der Steuerleitung ist an der Blechdurchführung mit dem Weisblechgehäuse verlötet. Die Steuerleitung ist außerhalb als ganzes incl. Abschirmung und innerhalb des HF Schaltgehäuses mit den Einzeladern jeweils mit mehreren Windungen durch einen Ferritkern geführt.

Die HF Technische Anschaltung der Schaltrelais erfolgt wie unten beschrieben. Der 4 Fach Antennenwahlschalter sollte ungefähr 1,5 KW Sendeleistung vertragen.

Anschluß 86:

Pluspol der Spannungsversorgung der Relais über den Antennenwahlschalter.

Anschluss 85:

Minuspol der Spannungsversorgung der Relais.

Anschluss 88:

Jeweils an den Mittelpin der 4 Koaxialbuchsen, an welche die Antennen angeschlossen werden angelötet.

Anschluss 87a:

Mit allen Relais gebrückt und auf den Mittelpin der Koaxialbuchse an welche der Transceiver angeschlossen wird angelötet. An diesem Mittelpin ist noch ein Draht angelötet welcher am Elektrodenkopf der Zündkerze NGK CMR 6 H angelötet wird. Diese Zündkerze bewirkt eine Funkenstrecke zur Ableitung von Überspannungen.

Anschluss 87:

Mit allen Relais gebrückt und auf das Weisblech des HF Schaltgehäuses gelötet, welches mit der Erdungsschraube am Gehäuse des Wahlschalters verbunden ist.

Eventuell angedacht ist noch die Erweiterung durch eine Remotesteuerung, aber da bin ich mir noch nicht schlüssig ob es überhaupt wenn ja via Draht, Funkfernsteuerung oder W – Lan realisiere.

Material:

1 Stk. Scartumschaltbox für 1 Eingang und 4 Ausgänge. Kosten: 3,50 Euro in der Wühlkiste

1 Stk. Weisblechgehäuse bei Firma UKW – Technik Kosten: unter 10 Euro + Versand

5 Stk. Koaxialbuchsen bei Ebay: Kosten: ca. 10 Euro + Versand

1 Dose Lack aus dem Baumarkt Kosten: ca. 5 Euro

1 Stk. Zündkerze NGK CMR 6 H Kosten: ca. 5 Euro

4 Stk. 250 Volt Schaltrelais ( Wechsler ) 12 Volt Steuerspannung

sowie diverses Kleinmaterial Ferritkern DC Buchse…. Firma Pollin Kosten: ca. 15 Euro + Versand

Die Gesamtkosten beliefen sich auf ca. 50 Euro.

Viel Spass beim gemeinsamen Hobby:

55 + 73 de Rainer ( DL 6 NDU )

4 fach Antennen Relaisumschalter
