Magnetic Loop horizontal unter Dach

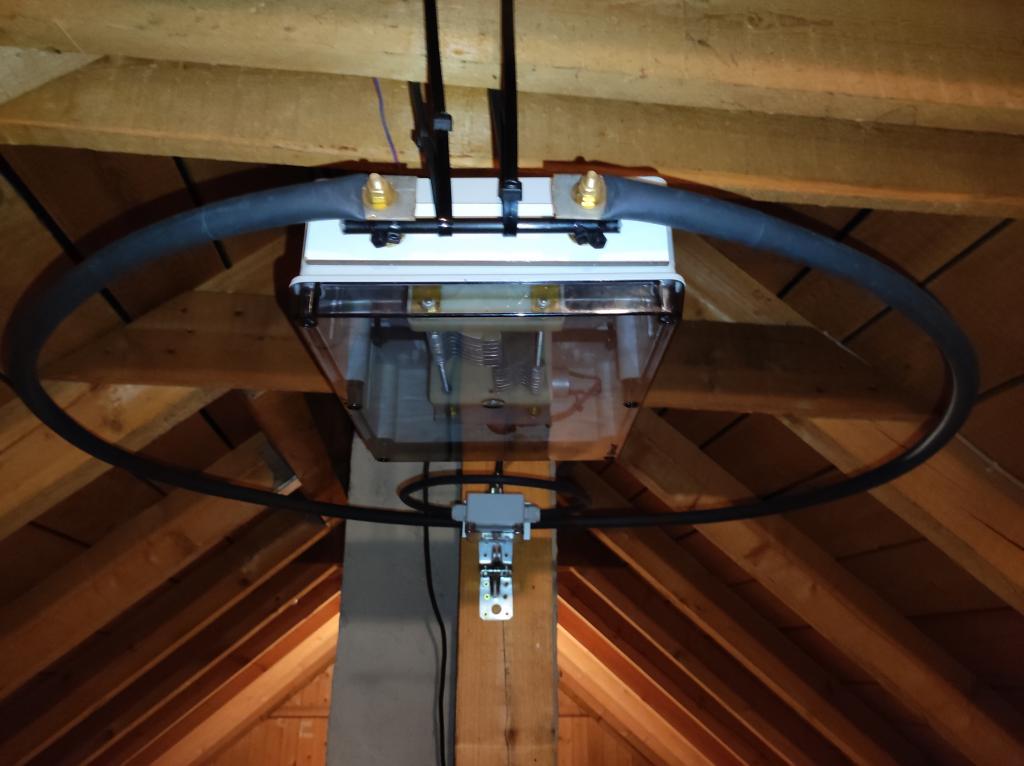

Am Heutigen Tag habe ich meine Magnetische Loop Antenne in horizontaler Polarisation unter Dach montiert. Angeblich soll diese Antenne in dieser Polarisationsebene eine Rundstrahlcharakteristik haben, also werde ich mich überraschen lassen.
Zu den Abmessungen:
Die kleine Koppelschleife hat ca. 18 cm im Durchmesser und besteht aus NYM – J 1 X 16 mm² Kupfer. Die eine Seite der Koppelschleife ist auf den Mittelpin und die andere Seite auf die Abschirmung der Koaxbuchse gelötet.
Die große Schleife hat ca. 85 cm Durchmesser und besteht aus 18 mm Heizungs Installationsrohr aus Kupfer. Die Beiden Enden der großen Schleife sind jeweils an einen Schmetterlings Platten Drehkondensator mit einer Kapazität von 2 x 10 – 120 Pico Farad und einer Spannungsfestigkeit von ca. 8000 Volt angeschlossen. Der Platten Drehkondensator wird von einem Schnecken Getriebemotor angetrieben, welcher in der Schnellabstimmung bei 12 Volt eine Umdrehung pro Minute macht. Die Feinabstimmung läuft mit 3 Volt und ca. einer ¼ Umdrehung pro Minute.
Der Platten Drehkondensator incl. Antrieb ist in einem Kunststoff Verteiler Kasten eingebaut, welcher an den Anschlüssen verstärkt ist.
Zur Funktion:
Das Sendesignal wird über die Einkoppelschleife induktiv auf die Große Schleife eingekoppelt. Gegenüber des Platten Drehkondensators ist der Strombauch der Antenne und somit ein Spannungsminnimum. Am Drehkondensator ist der Spannungsbauch der Antenne, hier können bei einer Sendeleistung von 100 Watt bis zu 8000 Volt anliegen.
Bilder: Rainer Behr
