anbei findest du eine Bauanleitung für eine 6 Fach gestockte Co – Co Antenne für die MeshCore Frequenz 869,618 MHZ mit einem Gewinn von ca. 7,5 dbi.
Material – und Maßtabelle:
Bauteil:
Material / Rohr
Menge:
Länge / Maß
Strahler – Elemente
Messing oder Kupfer
Gerade Zahl nach Erfordernis des Gewinn der Antenne
Lambda ½ / Durch-messer Entspre-chend des Dielek-trikum, welches stramm im Rohr sitzen muss.
Sperrtopf / Sleeve
Messing oder Kupfer
1 Stück
Muss stramm auf dem Außenmantel des Koaxkabel sitzen
Dielektrikum
zb. RG 213
Gerade Zahl nach Erfordernis des Gewinn der Antenne
Bei RG 213 / VK 0,66 / entspricht 114 mm
Zentrierung
Schaumstoffringe
1 Stück für jedes Strahler Eelement
Entsprechend des Außen Durchmesser Strahlerelement zu Innen Durchmesser Radom Rohr.
Schutzrohr / Radom
GFK oder Acrylglas
1 Stück
Entsprechend der Länge deines Innen Aufbau.
Antennenfuß:
zb. Rohr Fittings
4 Stück
Nach Notwendigkeit
Antennen Anschluß
N – Buchse
1. Stück
Detailierte Bauanleitung, so wie ich die Antenne gebaut habe.
Ich habe für meine 6 Strahlerelemente 114 mm lange Messing Rohre mit 10 mm Außen und 8 mm Innen Durchmesser genommen.
In diese 6 Messingrohre habe ich das Dielektrikum incl. Innenleiter eines RG 213 eingeschoben und dieses auf beiden Seiten 20 mm herausstehen lassen.
Auf beiden Seiten der Messing Rohre habe ich das Dielektrikum bündig am Rohr abisoliert, so dass nur der blanke Innenleiter heraus ragt.
Den Innenleiter habe ich Beidseitig verdrillt und verzinnt.

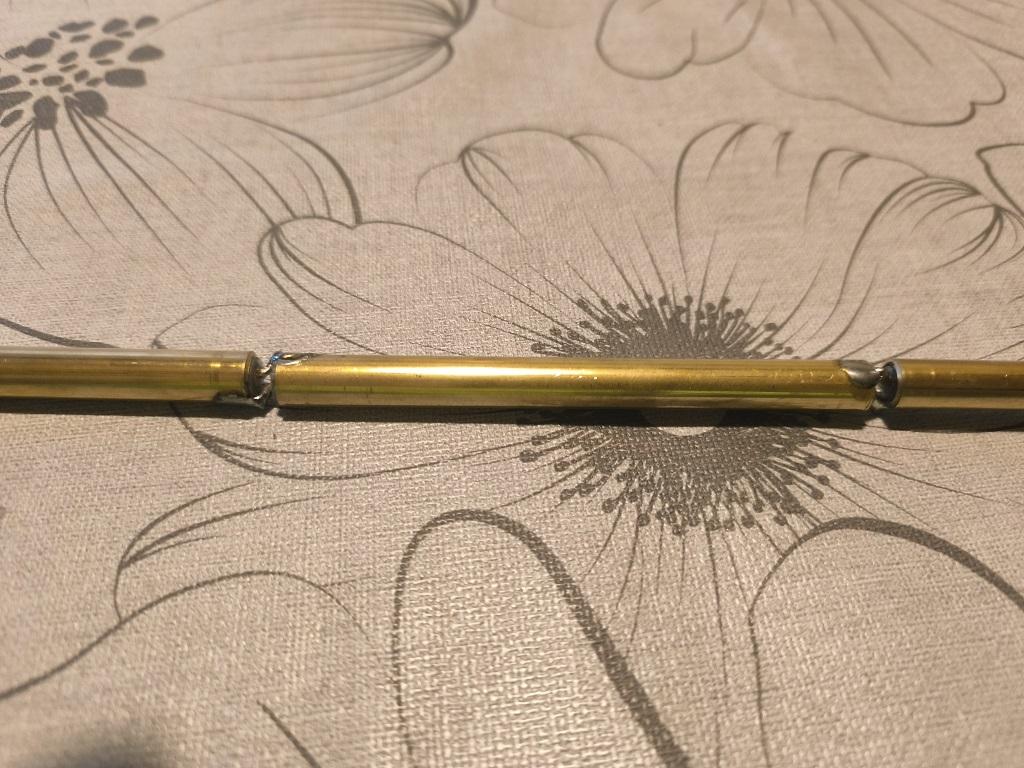

Anschließend habe ich die 6 Stück Strahler Elemente mit einer Lötvorrichtung über Kreuz / Innenleiter des 1. Messing Rohr auf das 2. Messing Rohr und Innenleiter des 2. Messing Rohr auf das 1. Messing Rohr.
Dieses habe ich bis zum 6. Messing Rohr so weitergeführt.
Nach dem 6. Messing Rohr habe ich den Innenleiter 20 mm herausragen lassen und diesen in eine M 3 Gewindemuffe mit 50 mm Länge und durchgehendem Gewinde eingesteckt unid verlötet.
Am oberen Ende der Gewindemuffe habe ich eine M 3 Schraube incl. Kontermutter eingedreht. Die M 3 Schraube dient zum Abgleich der Antenne.
Die Länge des Abstimm Element sollte vom letzten Strahlerrohr nach oben ca. 100 mm sein. Die M 3 Abstimm Schraube wird im Zuge der Abstimmung so weit in die M 3 Gewindemuffe eingedreht bis das optimale SWR erreicht ist und anschließend mit der M 3 Kontermutter fest gestellt.
Als Sperrtopf / Sleeve, welchen ich am Speisepunkt der Antenne montiert habe, habe ich ein Kupferrohr mit 12 mm Außen und 10 mm Innen Durchmesser mit einer länge von 76 mm verwendet. Die 76 mm Resultieren aus der Tatsache dass ich anstatt des Originalen Mantel des RG 213 einen Schrumpfschlauch über den Schirm geschrumpft habe, da das Rohr für den Originalen Mantel des RG 213 zu dünn war.
Den Schirm des RG 213 habe ich oben am Sperrtopf / Sleeve noch unten um gefaltet, einen ca. 5 mm breiten Ring aus Kupfer Rohr mit einem Innen Durchmesser von 13 mm über geschoben und oberhalb verlötet. Unterhalb des Kupfer Ring habe ich das Schirmgeflecht mit einem Cuttermesser bündig abgeschnitten.
Die Strahler Elemente Kette habe ich mit Innenleiter unterhalb des 1. Messing Rohr an das Kupferrohr des Sperrtopf / Sleeve angelötet. Den Innenleiter des Sperrtopf / Sleeve habe ich unterhalb auf das 1. Messing Rohr gelötet.
Du musst darauf achten dass der Sperrtopf, sämtliche Strahler Segmente und das Abstimm Segment in einer Linie bzw. einer Flucht sind um eine einwandfreie Funktion der Antenne zu gewährleisten.
Für den Fuß bzw. Befestigungspunkt der Antenne habe ich 50 mm ½ Zoll Messing Rohr auf eine Erweiterungsmuffe von ½ Zoll auf 1 Zoll Rohr geschraubt.
Anschließend habe ich ein 100 mm langes 1 Zoll Rohr auf die Erweiterungsmuffe geschraubt. Den Abschluss bildet ein 1 Zoll Blind Schraubfitting in welches ich ein 16 mm Loch für die Aufnahme der N Einbau Buchse und nebenan ein 2 mm Entwässerungsloch gebohrt. Den Antennen Fuß aus Messingrohr habe ich an den Gewindestellen mit Silikon abgedichtet.
Der Abgleich der Co – Co Antenne mit einem NanoVNA erolgt durch eindrehen der M 3 Abstimm Schraube in die Gewindemuffe, solange bis das SWR den niedrigsten Punkt erreicht hat.
Für die Fixierung und Zentrierung des Sperrtopf und der 6 Strahler Rohr Elemente habe ich ein geschlitztes Heizungs Rohr Isolierrohr mit 22 mm Außen Durchmesser und 10 mm Innen Durchmesser verwendet. Dieses habe ich Innen mit Doppelsei-tigen Klebeband versehen und jeweils mittig auf dem Sperrtopf Rohr und der 6 Strahler Element Rohre befestigt.
Anbei eine Bildergalerie mit Bildern der Co – Co Antenne:
